[Linux] NET-SNMP 사용자 정의 MIB를 등록/사용하는 방법

by 딸둘아비 · 2025년 04월 17일

저희 회사는 SUSE Linux Enterprise를 사용하고 있는데요,

# hostnamectl | grep System

Operating System: SUSE Linux Enterprise Server 12 SP4

free명령어를 사용하여 메모리 사용률을 확인하면, 98%(≒used/total)로 계산됩니다. 이유는 used 항목에 실제 애플리케이션만이 아니라 buffers와 cached도 포함하기 때문에, 실제 사용한 메모리보다 높아 보이게 됩니다.

# free

total used free shared buffers cached Mem: 131763624 128780944 2982680 37430372 1695652 110570072 -/+ buffers/cache: 16515220 115248404 Swap: 34606072 0 34606072

그래서 /proc/meminfo 파일의 MemTotal와 MemAvailable를 사용해서 메모리 사용률을 관리하고 있습니다.(Daily Health Check Script 글 참고)
사용률 = 1 – (MemAvailable/MemTotal) = 42%

# cat /proc/meminfo
MemTotal:       131763624 kB
MemFree:         3163984 kB
MemAvailable:   76549736 kB
Buffers:         1696748 kB
Cached:         108333552 kB
SwapCached:            0 kB
<!--more-->

아래 절차는 사용자 정의 MIB를 등록해서 WhatsUp Gold에서 자동으로 메모리 사용률을 모니터링하는 절차를 알아보겠습니다.

기본적으로 Linux서버에 SNMP를 사용하기 위한 패키지들이 설치되어 있어야 합니다.

# systemctl status snmpd[0m snmpd.service - LSB: Net-SNMP agent
   Loaded: loaded (/etc/init.d/snmpd; bad; vendor preset: disabled)
   Active: active (running) since Thu 2025-04-10 14:43:46 KST; 6 days ago
     Docs: man:systemd-sysv-generator(8)
  Process: 26249 ExecStop=/etc/init.d/snmpd stop (code=exited, status=0/SUCCESS)
  Process: 26257 ExecStart=/etc/init.d/snmpd start (code=exited, status=0/SUCCESS)
    Tasks: 1 (limit: 512)
   CGroup: /system.slice/snmpd.service
           붴26268 /usr/sbin/snmpd -r -A -LF n /var/log/net-snmpd.log -p /var/run/snmpd.pid

Apr 10 14:43:46 kvmeccprd systemd[1]: Stopped LSB: Net-SNMP agent.
Apr 10 14:43:46 kvmeccprd systemd[1]: Starting LSB: Net-SNMP agent...
Apr 10 14:43:46 kvmeccprd snmpd[26257]: Starting snmpd..done
Apr 10 14:43:46 kvmeccprd systemd[1]: Started LSB: Net-SNMP agent.

메모리 사용률을 계산하기 위한 쉘스크립트 파일을 생성하고 실행시켜 봅니다. “41”이라는 값이 출력되는 것을 확인할 수 있습니다.

# vi memusage.sh#!/bin/bash
avail=`cat /proc/meminfo | grep MemAvailable | awk '{print $2}'`
total=`cat /proc/meminfo | grep MemTotal | awk '{print $2}'`
usage=$((total - avail))
echo $((usage * 100 / total))# chmod +x memusage.sh; ./memusage.sh41

net-snmp 환경설정 파일(/etc/snmp/snmpd.conf)에 2단계에서 작성한 스크립트 파일을 등록해 보겠습니다. 사용자 정의 명령어(extend)를 사용해서 아래와 같이 환경설정 파일의 적당한 위치에 추가합니다.

# vi /etc/snmp/snmpd.conf#       sec.name  source          community
com2sec notConfigUser  default       public

# Second, map the security name into a group name:
#       groupName      securityModel securityName
group   notConfigGroup v1           notConfigUser
group   notConfigGroup v2c           notConfigUser

# Third, create a view for us to let the group have rights to:
# Make at least  snmpwalk -v 1 localhost -c public system fast again.
#       name           incl/excl     subtree         mask(optional)
view    systemview    included   .1.3.6.1

# Finally, grant the group read-only access to the systemview view.
#       group          context sec.model sec.level prefix read   write  notif
access  notConfigGroup ""      any       noauth    exact  systemview none none

extend MemUsageRate /root/memusage.sh

snmpd 데몬을 재시작한 후 사용자 정의 MIB가 정상적으로 등록되었는지 확인해 보겠습니다. NET-SNMP-EXTEND-MIB::nsExtendObjects는 NET-SNMP에서 사용자 정의 명령어(extend)를 관리하기 위한 객체들의 루트 노드이고,
nsExtendConfigTable는 extend로 정의된 명령어 설정 정보 테이블입니다.
아래 숫자 42는 /root/memusage.sh 스크립트의 출력값입니다.

# systemctl restart snmpd
# snmpwalk -v2c -c public localhost NET-SNMP-EXTEND-MIB::nsExtendObjects | grep MemUsageRateNET-SNMP-EXTEND-MIB::nsExtendCommand."MemUsageRate" = STRING: /root/memusage.sh
NET-SNMP-EXTEND-MIB::nsExtendArgs."MemUsageRate" = STRING:
NET-SNMP-EXTEND-MIB::nsExtendInput."MemUsageRate" = STRING:
NET-SNMP-EXTEND-MIB::nsExtendCacheTime."MemUsageRate" = INTEGER: 5
NET-SNMP-EXTEND-MIB::nsExtendExecType."MemUsageRate" = INTEGER: exec(1)
NET-SNMP-EXTEND-MIB::nsExtendRunType."MemUsageRate" = INTEGER: run-on-read(1)
NET-SNMP-EXTEND-MIB::nsExtendStorage."MemUsageRate" = INTEGER: permanent(4)
NET-SNMP-EXTEND-MIB::nsExtendStatus."MemUsageRate" = INTEGER: active(1)
NET-SNMP-EXTEND-MIB::nsExtendOutput1Line."MemUsageRate" = STRING: 42
NET-SNMP-EXTEND-MIB::nsExtendOutputFull."MemUsageRate" = STRING: 42
NET-SNMP-EXTEND-MIB::nsExtendOutNumLines."MemUsageRate" = INTEGER: 1
NET-SNMP-EXTEND-MIB::nsExtendResult."MemUsageRate" = INTEGER: 0
NET-SNMP-EXTEND-MIB::nsExtendOutLine."MemUsageRate".1 = STRING: 42# snmpwalk -v2c -c public localhost NET-SNMP-EXTEND-MIB::nsExtendConfigTableNET-SNMP-EXTEND-MIB::nsExtendCommand."MemUsageRate" = STRING: /root/memusage.sh
NET-SNMP-EXTEND-MIB::nsExtendArgs."MemUsageRate" = STRING:
NET-SNMP-EXTEND-MIB::nsExtendInput."MemUsageRate" = STRING:
NET-SNMP-EXTEND-MIB::nsExtendCacheTime."MemUsageRate" = INTEGER: 5
NET-SNMP-EXTEND-MIB::nsExtendExecType."MemUsageRate" = INTEGER: exec(1)
NET-SNMP-EXTEND-MIB::nsExtendRunType."MemUsageRate" = INTEGER: run-on-read(1)
NET-SNMP-EXTEND-MIB::nsExtendStorage."MemUsageRate" = INTEGER: permanent(4)
NET-SNMP-EXTEND-MIB::nsExtendStatus."MemUsageRate" = INTEGER: active(1)

snmptranslate 명령어를 사용해서 사용자 정의 MIB의 OID를 확인한 후, snmpwalk 명령어를 사용해서 해당 OID의 값을 확인해 보겠습니다.
OID: .1.3.6.1.4.1.8072.1.3.2.3.1.2.12.77.101.109.85.115.97.103.101.82.97.116.101

# snmptranslate -On NET-SNMP-EXTEND-MIB::nsExtendOutputFull.\"MemUsageRate\"
.1.3.6.1.4.1.8072.1.3.2.3.1.2.12.77.101.109.85.115.97.103.101.82.97.116.101# snmpwalk -v2c -c public localhost .1.3.6.1.4.1.8072.1.3.2.3.1.2.12.77.101.109.85.115.97.103.101.82.97.116.101
NET-SNMP-EXTEND-MIB::nsExtendOutputFull."MemUsageRate" = STRING: 41< 참고로 NET-SNMP-EXTEND-MIB::nsExtendObjects 계층구조는 아래와 같습니다. >
NET-SNMP-EXTEND-MIB::nsExtendObjects            = .1.3.6.1.4.1.8072.1.3.2
├── nsExtendNumEntries                          = .1.3.6.1.4.1.8072.1.3.2.1
├── nsExtendConfigTable                         = .1.3.6.1.4.1.8072.1.3.2.2
│    └── nsExtendConfigEntry                    = .1.3.6.1.4.1.8072.1.3.2.2.1
├── nsExtendOutput1Table                        = .1.3.6.1.4.1.8072.1.3.2.3
│    └── nsExtendOutput1Entry                   = .1.3.6.1.4.1.8072.1.3.2.3.1
└── nsExtendOutput2Table                        = .1.3.6.1.4.1.8072.1.3.2.4
      └── nsExtendOutput2Entry                  = .1.3.6.1.4.1.8072.1.3.2.4.1

마지막 단계로 WhatsUp Gold에서 사용자 정의 OID를 모니터링하는 방법을 알아보겠습니다.

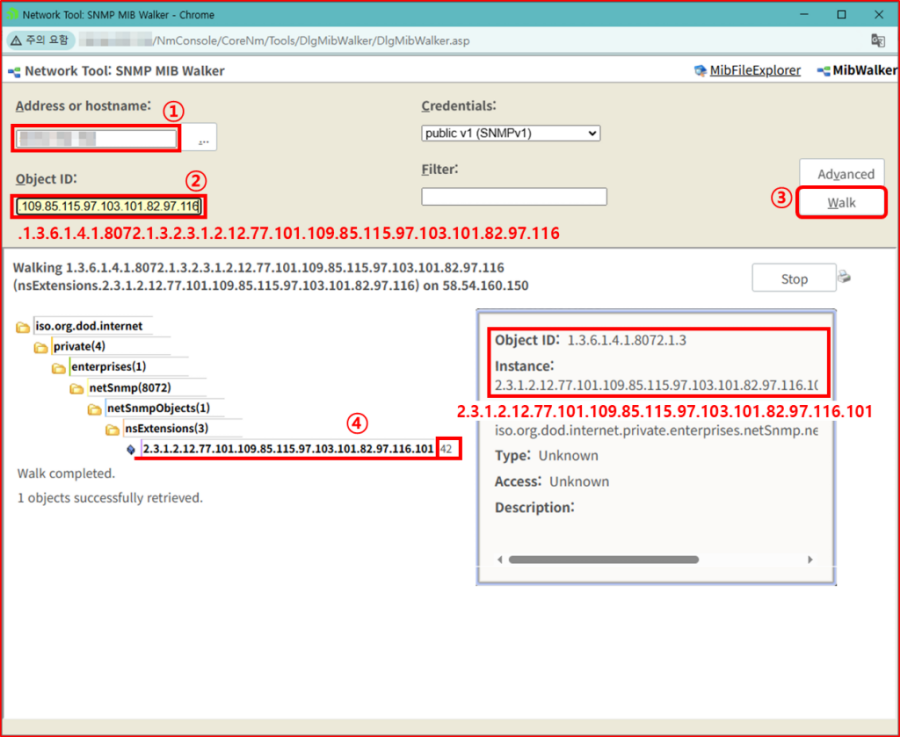

1. 먼저 데이터를 정상적으로 가져올 수 있는지 확인해야 합니다. ANALIZE > Tools > SNMP MIB Walker 메뉴로 선택합니다.
  - ① snmp서비스 데몬이 실행되고 있는 호스트의 IP주소를 입력합니다.
  - ② 5단계에서 확인한 OID의 마지막 숫자를 제외하고 입력합니다.
    (.1.3.6.1.4.1.8072.1.3.2.3.1.2.12.77.101.109.85.115.97.103.101.82.97.116)
  - ③ Walk 버튼을 클릭하면 MIB 정보와 함께 42라는 값이 출력됩니다.
  - ④ 2.3.1.2.12.77.101.109.85.115.97.103.101.82.97.116.101 값 위에 마우스를 올려놓으면 Object ID와 Instance값을 확인할 수 있습니다.
    Object ID : 1.3.6.1.4.1.8072.1.3
    Instance: 2.3.1.2.12.77.101.109.85.115.97.103.101.82.97.116.101
2. SETTING > Libraries > Monitors 메뉴로 이동합니다.

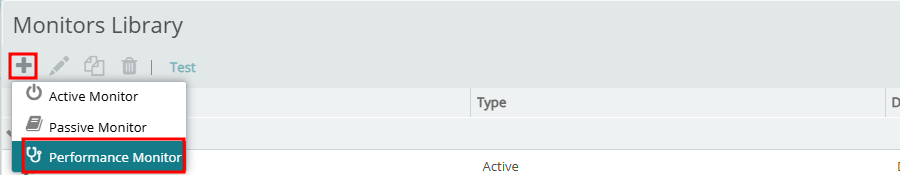

3. Monitors Library 화면에서 "+" 버튼을 클릭하고 Performance Monitor 메뉴를 선택합니다.

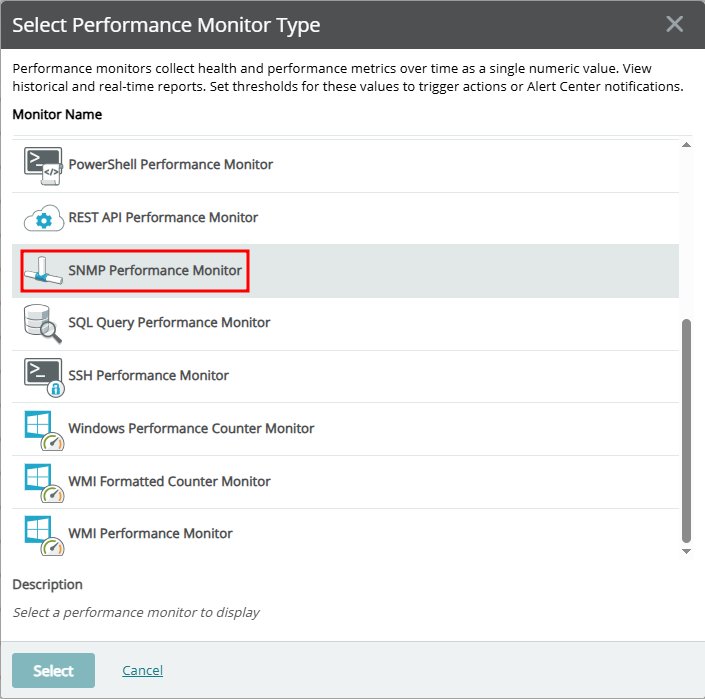

4. Select Performance Monitor Type 화면에서 SNMP Performance Monitor 항목을 선택합니다.

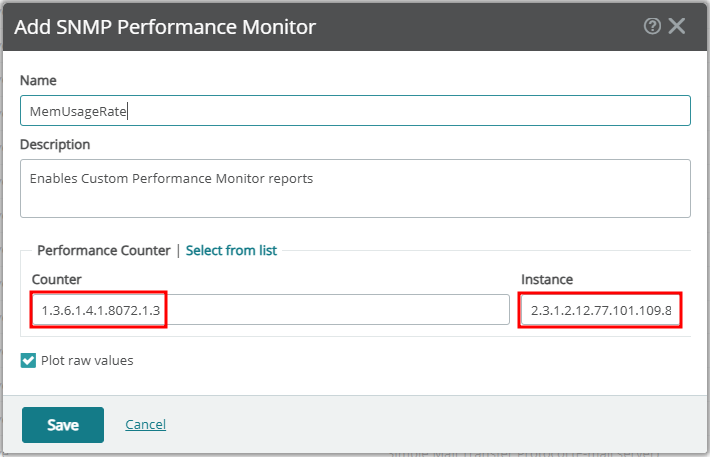

5. Add SNMP Performance Monitor 화면에서 Counter와 Instance 값을 입력합니다. Counter는 6-④의 Object ID이고 Instance는 6-④의 Instance입니다.
6. Device별로 Performance Monitor를 등록하는 화면에서 MemUsageRate를 선택하면 됩니다.
