[Windows]iSCSI Initiator Service를 사용해서 NAS서버 저장공간(iSCSI Target)을 할당하기

by 딸둘아비 · 2023년 10월 26일

Sangfor HCI 서버에서 iSCSI를 사용하여 NAS서버의 저장공간을 Datastore로 생성하는 절차를 공부하다가 윈도우즈에서도 iSCSI를 사용할 수 있다는 것을 알게 되어 정리해 봅니다. 윈도우즈의 iSCSI Initiator Service를 사용해서 Netgear NAS에 등록된 iSCSI Target를 연결하여 디스크 장치를 생성하겠습니다. Initiator는 “초기자”, Target은 “대상”으로 부릅니다.

iSCSI Initiator Service 상태 확인
iSCSI 초기자 이름 확인
Netgear NAS RN3138의 iSCSI 대상 환경 설정
iSCSI 초기자 환경 설정
iSCSI 디스크 연결

1. iSCSI Initiator Service 상태 확인

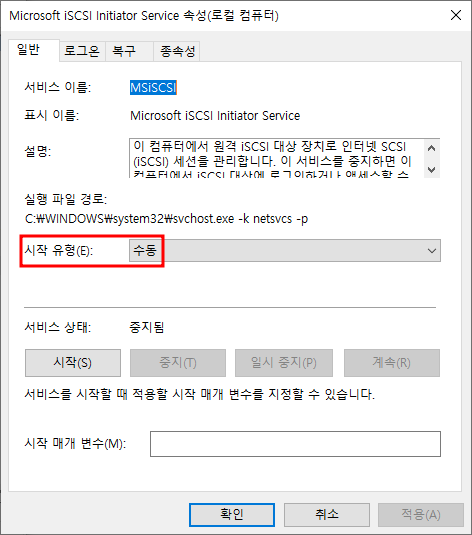

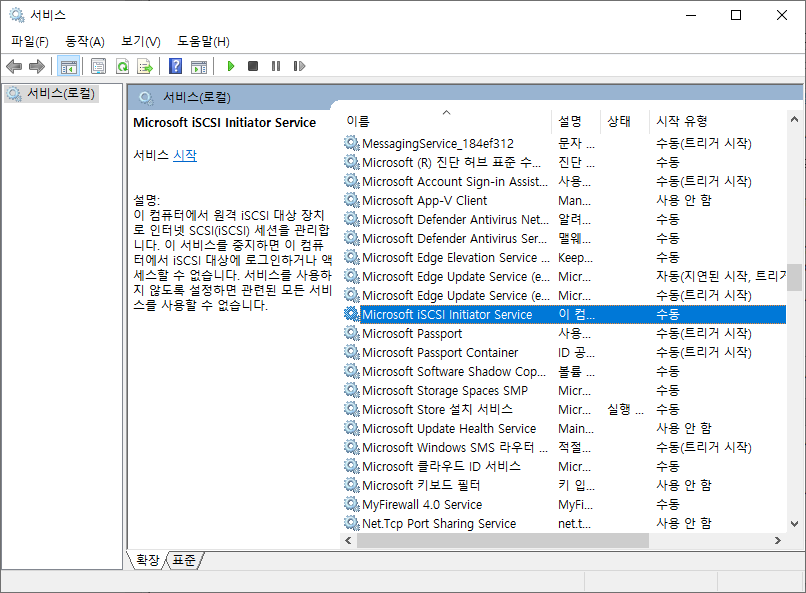

iSCSI Initiator Service는 윈도우즈 설치할 때 디폴트 시작 유형이 “수동”입니다.
iSCSI Initiator Service를 더 이상 사용하지 않을 경우, “중지” 버튼을 클릭해서 서비스를 중지하고, 시작 유형을 “수동”으로 변경하시면 됩니다.

2. iSCSI 초기자 이름 확인

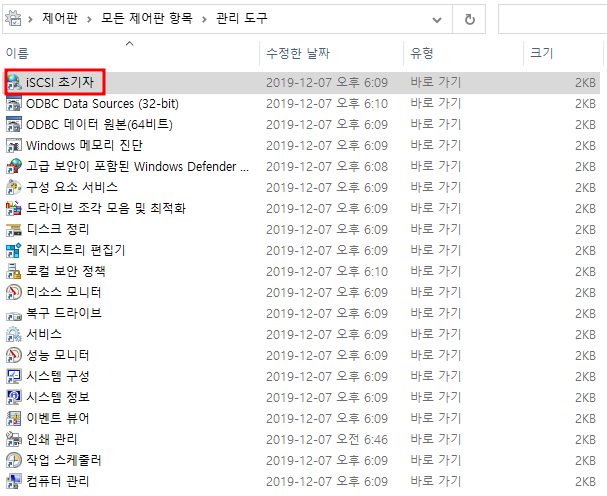

“제어판 → 모든 제어판 항목 → 관리 도구”로 이동한 후, “iSCSI 초기자”를 더블클릭합니다.

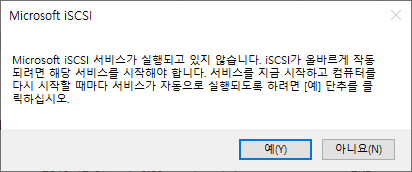

iSCSI 초기자(Initiator)를 한 번도 사용하지 않았다면 아래와 같은 메세지 박스가 나옵니다. “예”를 클릭하시면 iSCSI Initiator Service의 시작 유형 속성이 “자동”으로 변경되고 iSCSI Initiator Service가 실행됩니다. 만일 1단계에서 서비스 “시작” 버튼을 클릭했다면 안나오겠죠!

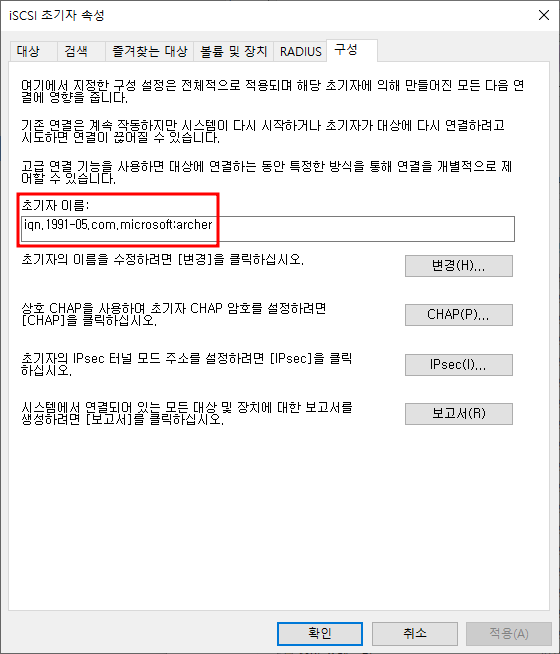

“iSCSI 초기자 속성” 창에서 “구성” 탭으로 이동하여 “초기자 이름”을 확인합니다.(제 컴퓨터는 “iqn.1991-05.com.microsoft:archer”입니다.)

3. Initiator Target 설정(Netgear NAS RN3138)

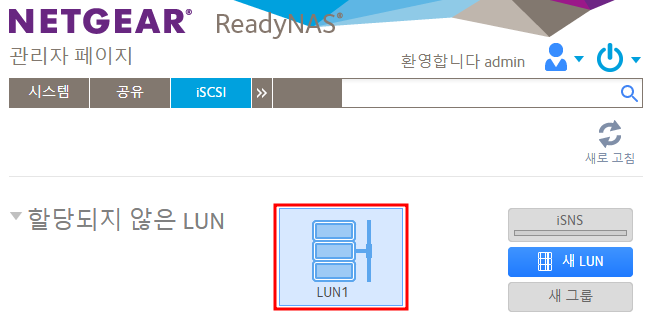

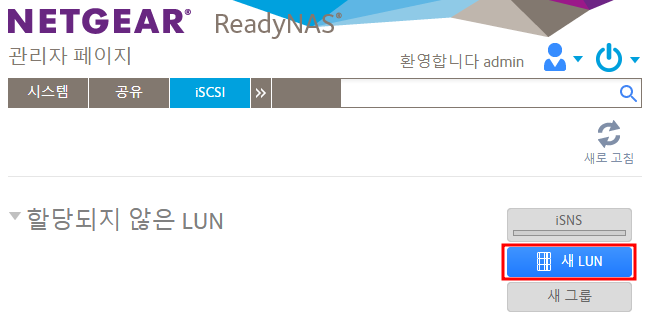

NAS 웹 관리자에서 “iSCSI” 화면으로 이동한 다음, “새 LUN” 버튼을 클릭합니다.

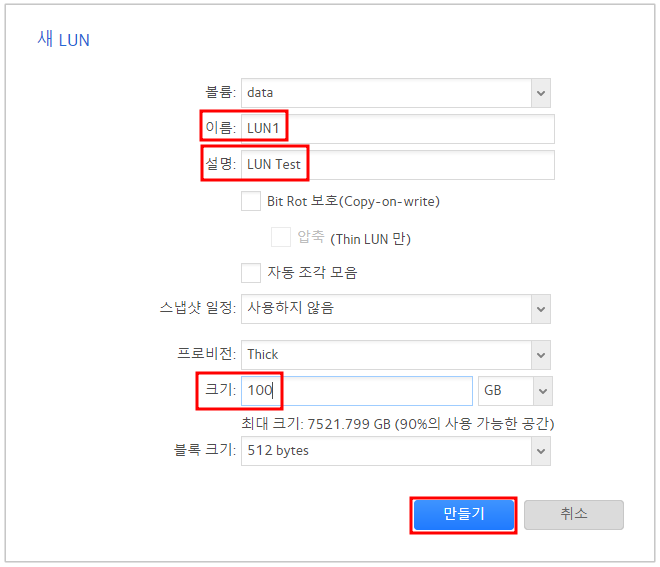

“이름”, “설명”, “크기” 필드에 값을 입력하고, “만들기” 버튼을 클릭합니다. “LUN1″이 만들어진 것을 확인합니다.

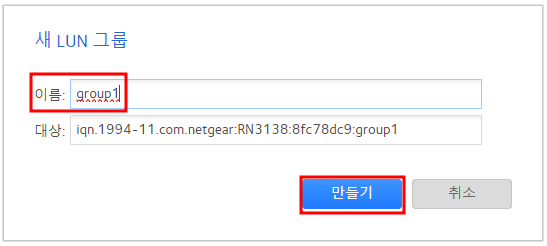

위 이미지에서 “새 그룹” 버튼을 클릭하면, “새 LUN 그룹”을 만드는 화면이 나옵니다. 이름을 입력하고, 대상은 그대로 사용하겠습니다(iqn.1994-11.com.netgear:rn3138:8fc78dc9:group1). “만들기” 버튼을 클릭합니다.

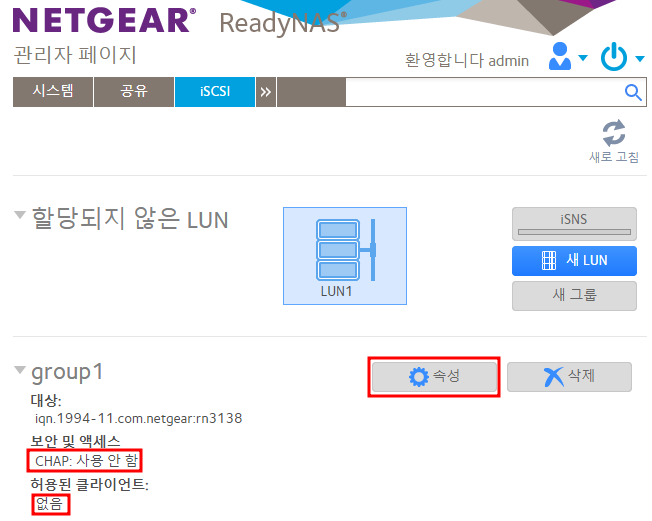

만들어진 “group1”에는 CHAP인증과 허용된 클라이언트가 없으므로, “속성” 버튼을 클릭하여 이동합니다.

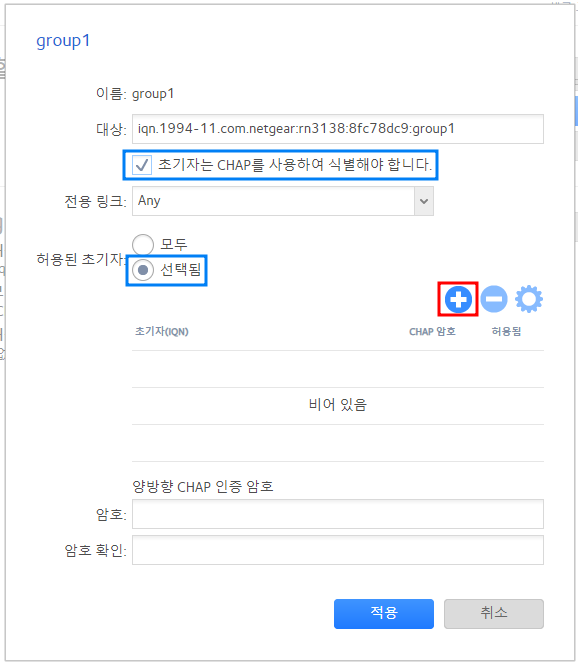

“group1” 속성관리 창에서 아래와 같이 설정한 후(blue box), “+” 버튼을 클릭해서 허용된 초기자를 등록합니다.

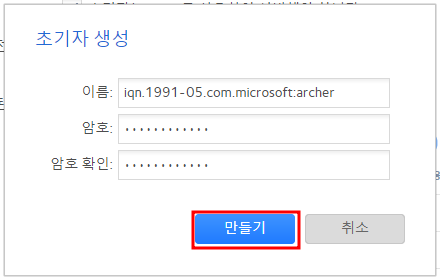

2단계에서 확인한 초기자 이름(iqn.1991-05.com.microsoft:archer)과 CHAP 인증을 위한 비밀번호를 입력하고 “만들기” 버튼을 클릭합니다.

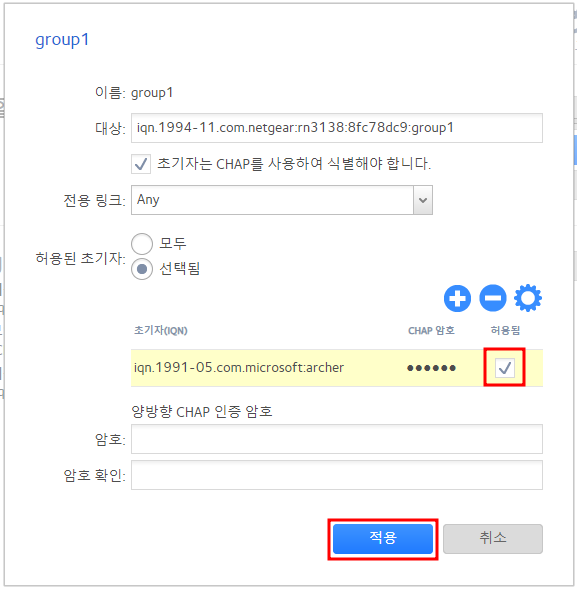

허용됨 체크박스를 체크하고 “적용” 버튼을 클릭합니다.

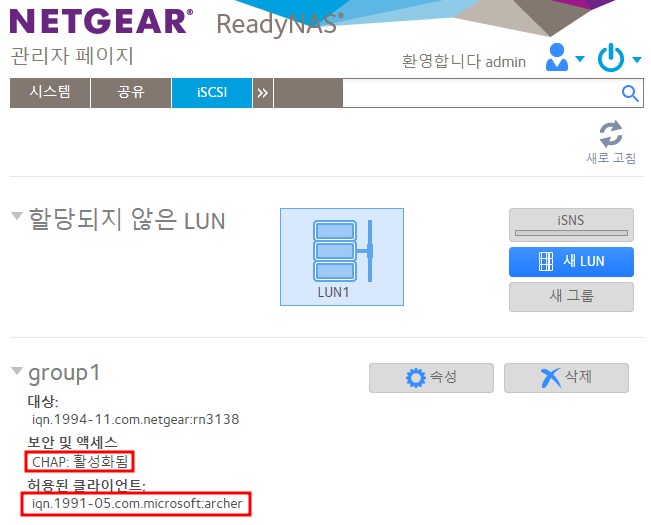

CHAP이 활성화되고, 허용된 클라이언트(Initiator)가 추가된 것을 확인할 수 있습니다.

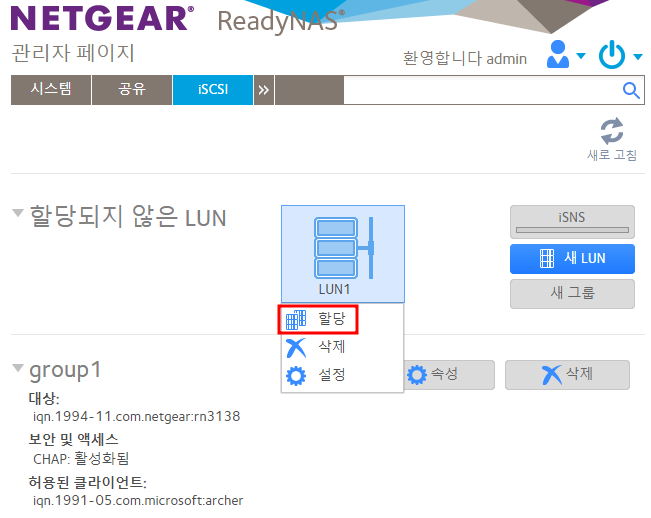

할당되지 않은 LUN1을 group1에 할당하기 위해 LUN1을 클릭하고 “할당” 메뉴를 선택합니다.

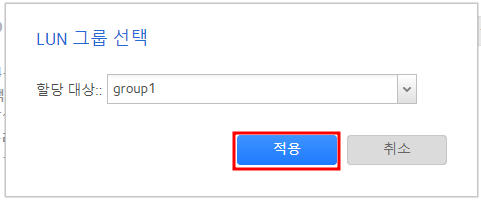

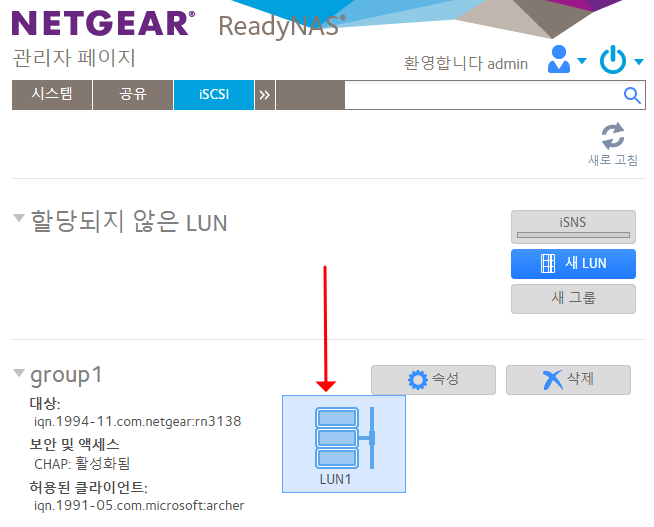

“group1”을 선택하고, “적용” 버튼을 클릭하면 LUN1이 group1에 할당됩니다.

4. 윈도우즈에서 iSCSI Target 연결하기

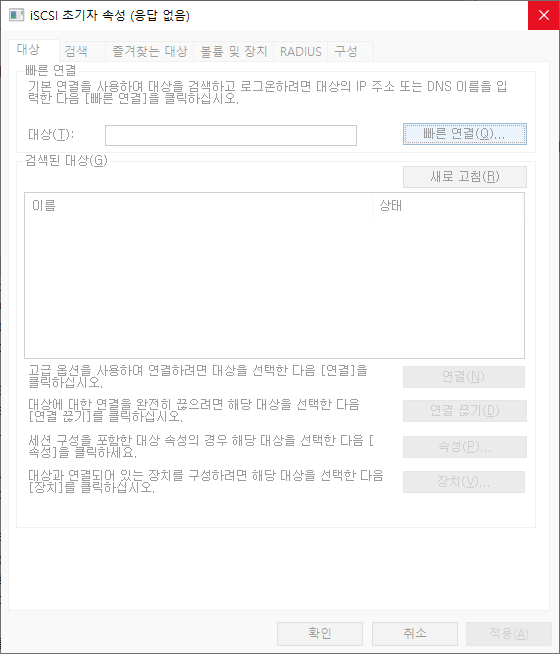

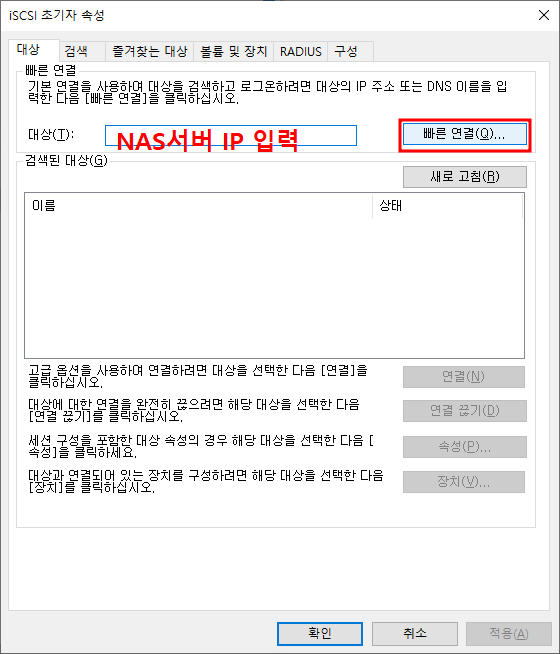

2단계에서 실행한 “iSCSI 초기자 속성” 창의 “대상” 탭으로 이동합니다. 대상(Target) 필드에 NAS서버 IP를 입력하고 “빠른 연결” 버튼을 클릭합니다.
연결이 잘 되지 않으면, “iSCSI 초기자 속성” 창을 닫고 다시 실행시킵니다.

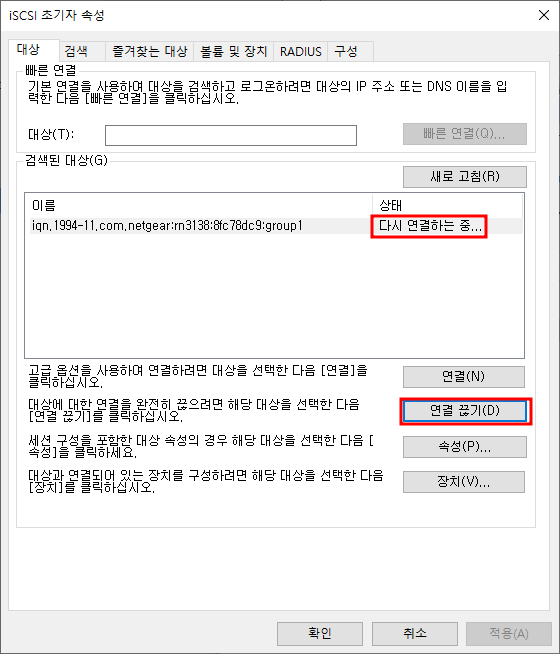

다시 실행시키면 상태가 “다시 연결하는 중”이므로 “연결 끊기” 버튼을 클릭합니다.

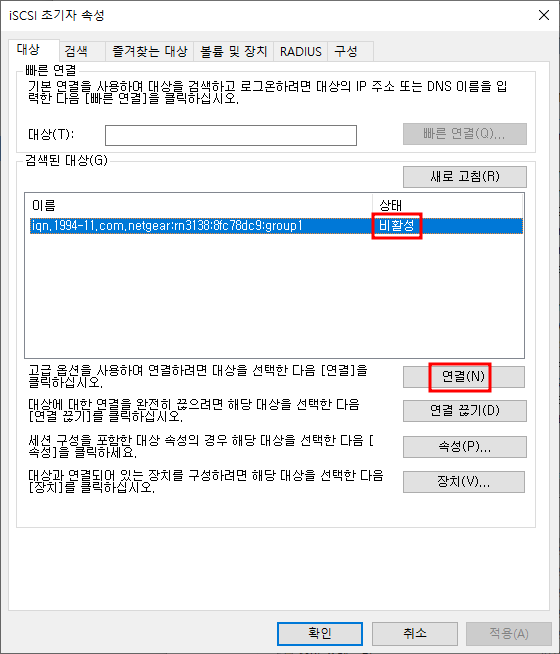

“비활성” 상태이므로 “연결” 버튼을 클릭해서 CHAP 인증 암호를 등록해야 합니다.

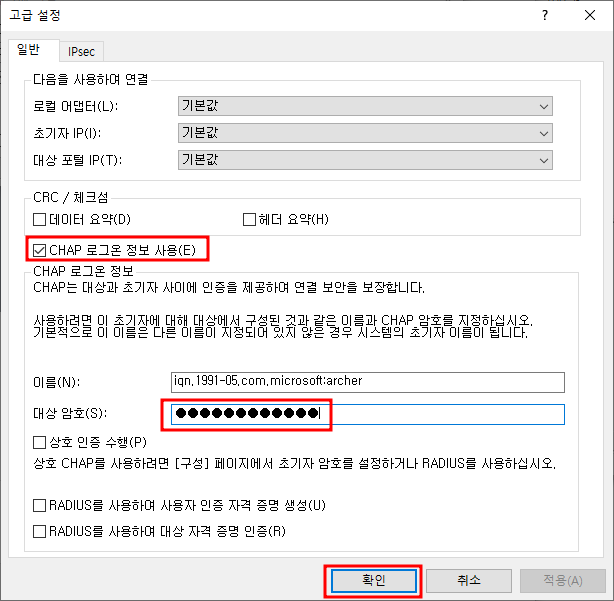

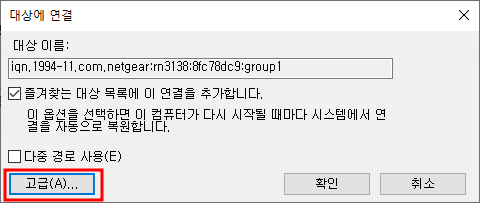

“대상에 연결” 창에서 “고급” 버튼을 클릭하고, CHAP 로그온 정보 사용을 체크한 후 대상 암호를 등록합니다. 대상 암호는 3단계에서 초기자 생성할 때 등록한 암호입니다.

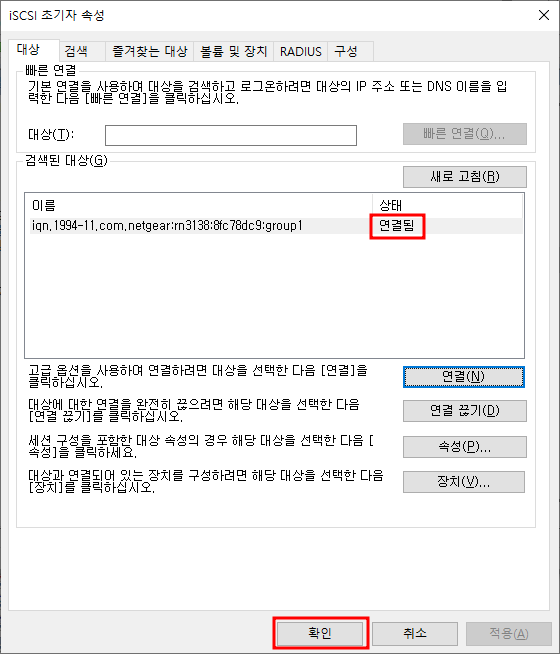

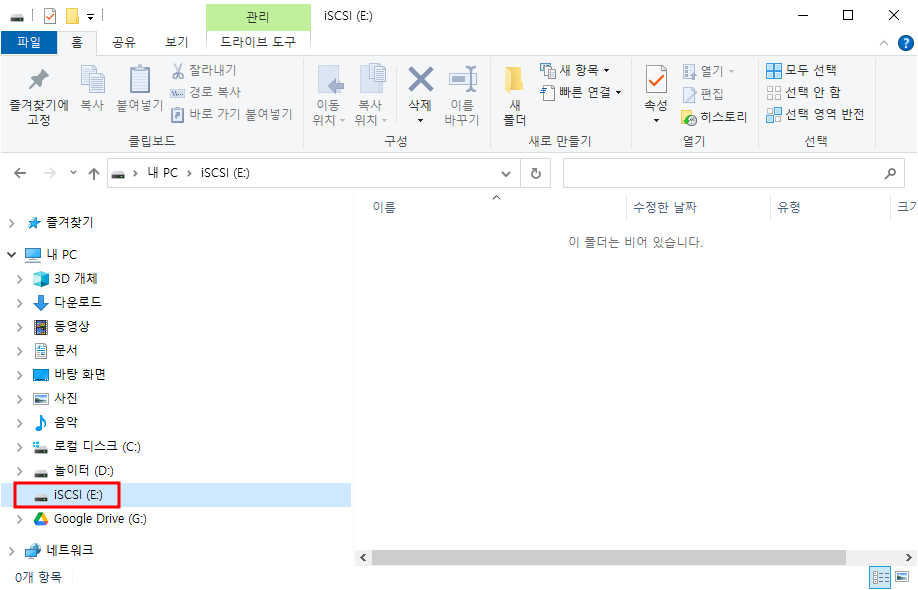

상태가 “연결됨”으로 변경되면 “확인” 버튼을 클릭해서 설정을 마무리합니다.
