[Tools](주)레전스의 금속 레이저 커팅기 사용법
지테크샵에서 보유하고 있는(주)레전스의 금속 레이저 커팅기 사용법을 알아보겠습니다. 금속 레이저 커팅기를 디폴트 세팅으로 가끔 사용하시는 분들을 위한 사용 섧명서입니다. 전문가분들은 보시기에 부족함이 있더라도 양해부탁드립니다.
< 금속 레이저 커팅기를 사용한 제작품 몰아서 보기 >

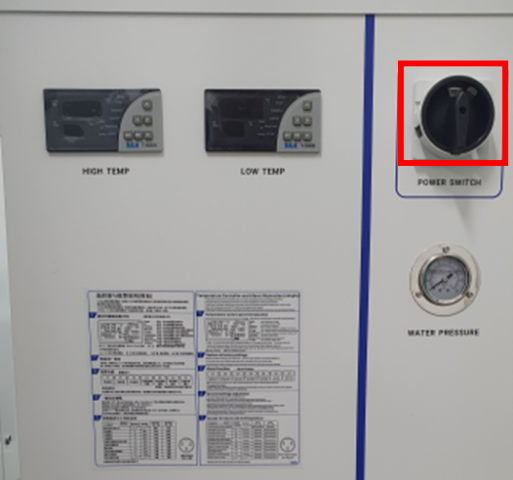

- CHILLER에 전원을 공급합니다.
– 핸들을 시간 반대방향으로 돌려 전원을 공급합니다. 자주 사용하지 않으면 CHILLER에 오류가 발생한다고 하네요. 경고음이 울리면 조금 기다려주세요. 그래도 계속 울리면 지테크샵 담당자에게 말씀하셔야 합니다.

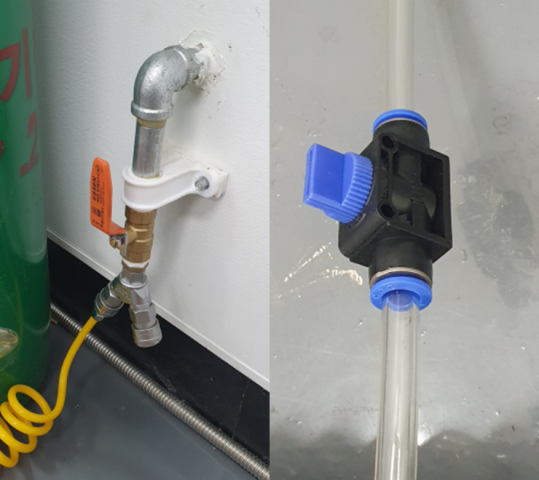

- 밸브들를 열어 산소(또는 공기)를 공급합니다.
– 금속 레이저 절단을 하기 위해서는 산소(또는 공기)를 공급해야 합니다. 산소를 공급하는 목적은 절단 효율을 향상시켜 정확한 절단과 절단 속도를 개선하기 위함입니다. 또한 절단 생성물인 슬러그를 제거할 수 있습니다. 공기보다는 산소을 공급하면 슬러그를 더 깨끗하게 제거할 수 있지만 산소통에 대부분 산소가 충전되어 있지 않습니다. 그래서 산소 대신에 공기를 공급합니다.

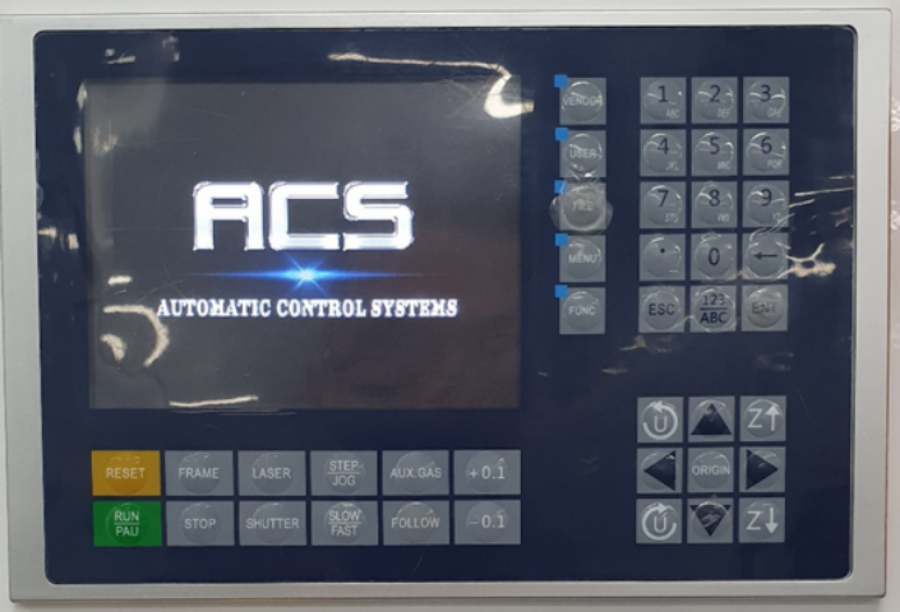

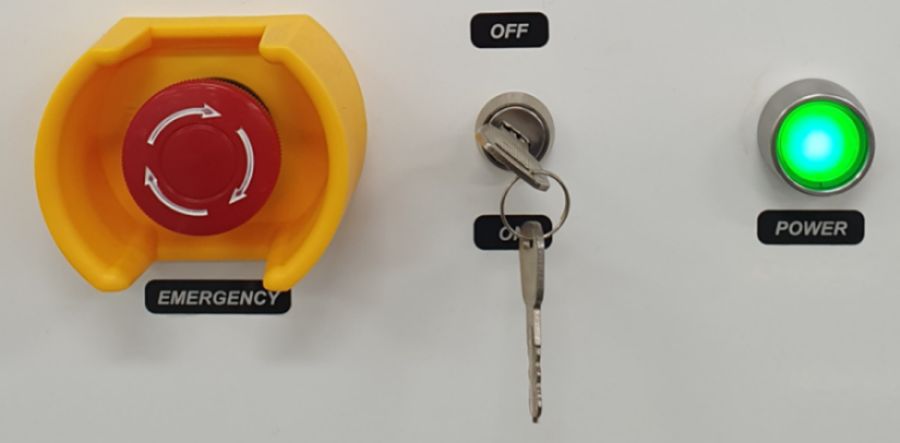

- 금속 레이저 커팅기에 전원을 공급합니다. 전원이 공급되면 Control Panel에 표시됩니다.
- 레이저 소스 및 산소(또는 공기)가 공급되는지 확인합니다.

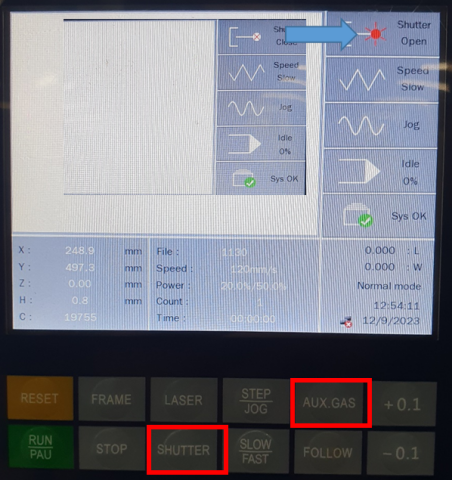

– “SHUTTER” 버튼을 눌러 레이저 광이 방출되도록 합니다.(OPEN)

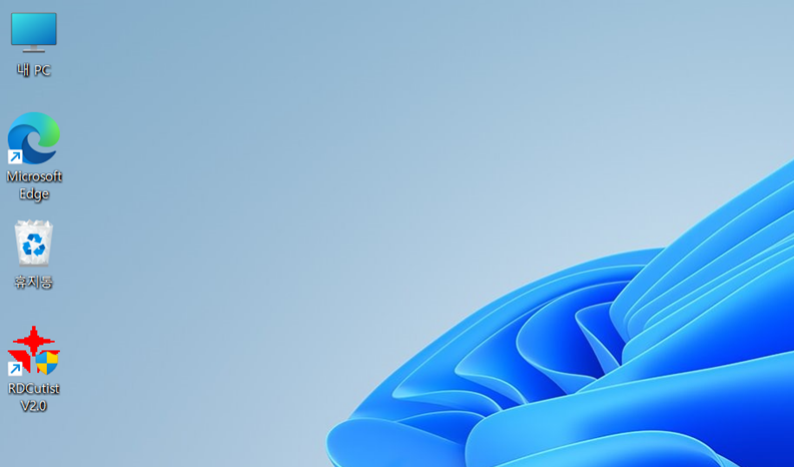

– “AUX.GAS” 버튼을 누르면 산소(또는 공기)가 공급되는 소리가 들리면 정상입니다. 일정 시간이 지나면 다시 차단되고, 절단 작업이 진행하는 동안 공급됩니다. - 금속 레이저 커팅기와 연결된 노트북을 켜고 바탕화면에 있는 “RDCutist V2.0” 아이콘을 더블클릭합니다.

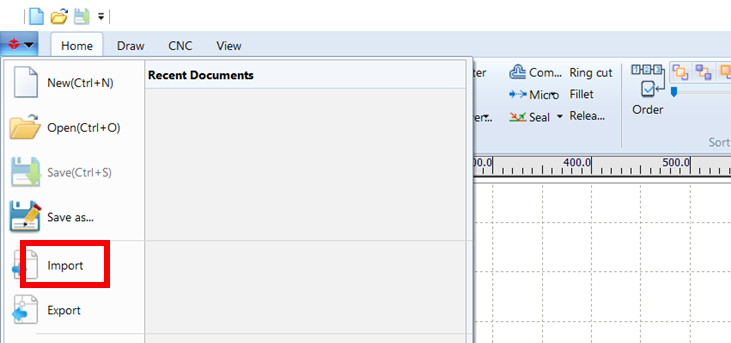

- “RDCutist V2.0” 프로그램이 실행되면, “FILE > Import” 메뉴를 클릭하여 디자인 파일을 불러옵니다.
- 오픈된 디자인 파일을 금속 레이저 커팅기로 전송하는 단계입니다.

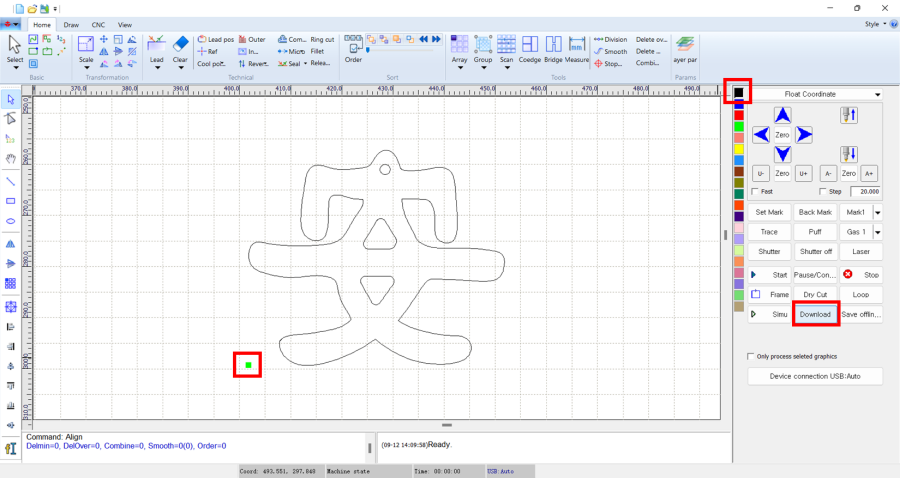

– 화면에 있는 초록색 점이 커팅이 시작되는 “Origin” 포인트입니다.
– 모든 오브젝트를 선택하고 화면 오른쪽에 있는 파레트에서 검정색을 클릭합니다.(색깔로 레이어를 구별합니다)

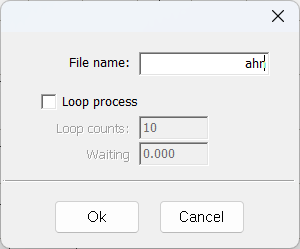

– 화면 오른쪽 중간에 있는 “Download” 버튼을 클릭하여 디자인을 금속 레이저 커팅기로 전송합니다.

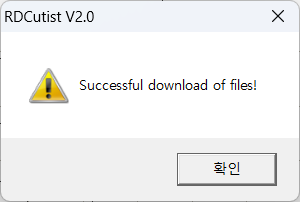

- 전송이 완료되면 금속 레이저 커팅기에서 전송된 디자인을 확인/선택하는 단계입니다.

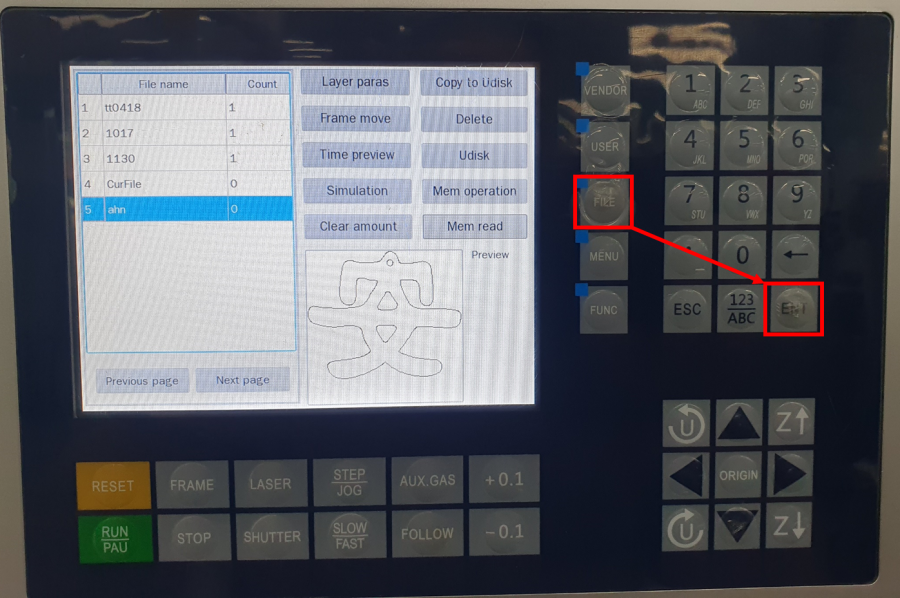

– Display Panel 오른쪽에 있는 “FILE” 버튼을 누르면 전송된 디자인 이름들이 표시됩니다. 가장 최근에 전송된 디자인 이름이 맨 아래에 있습니다. “Ent” 버튼을 눌러 선택합니다.

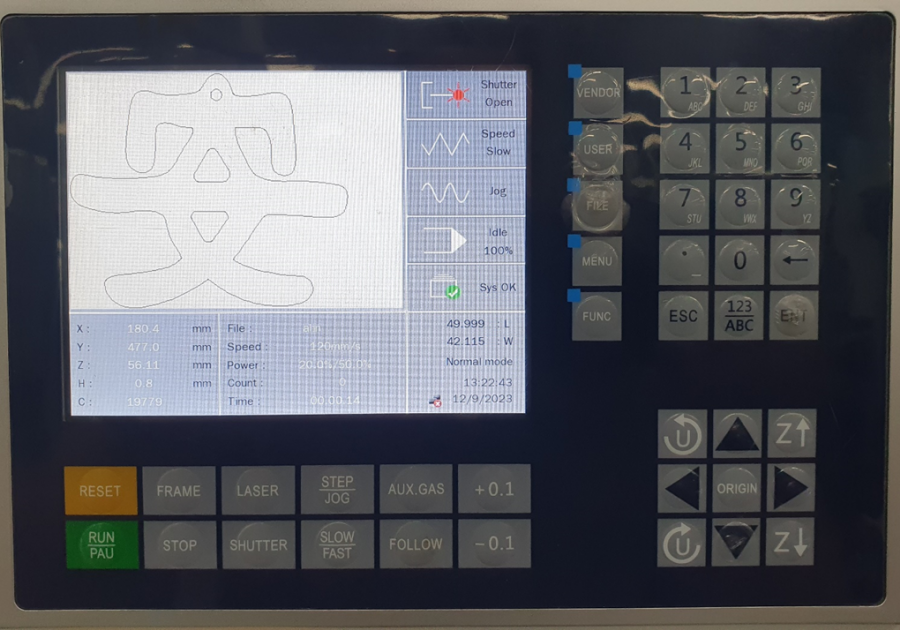

– 디자인이 “Diplay Panel”에 표시됩니다.
- 선택된 디자인을 레이저 커팅하는 단계입니다.

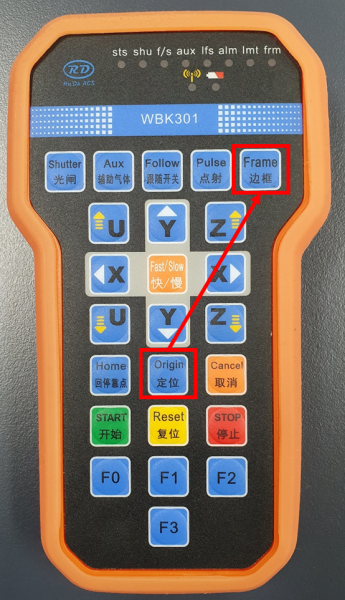

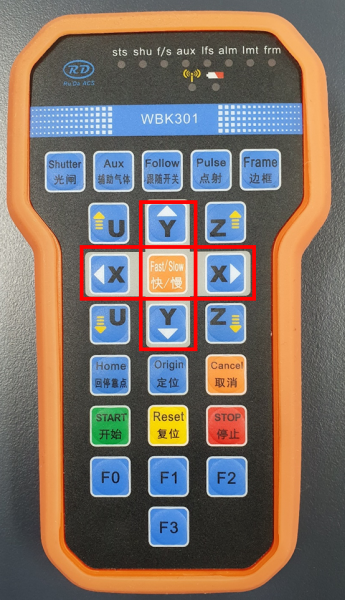

– 레이저 광원을 X/Y 버튼을 눌러 모재 위의 적당한 위치로 이동시킵니다. Fast/Slow 버튼을 누르면 이동속도를 조절할 수 있습니다.
– “Origin” 버튼을 눌러 레이저 커팅의 원점을 설정합니다. “Frame” 버튼을 눌러 커팅 범위가 모재를 벗어나지 않았는지 확인합니다.

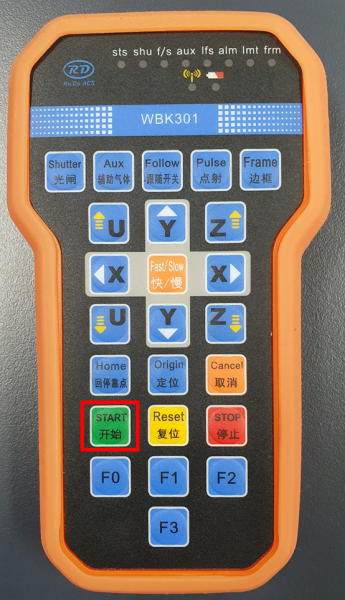

– “Start” 버튼을 눌러 레이저 커팅을 시작합니다.

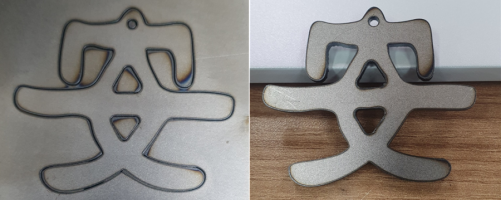

- 커팅된 제작물을 모재로부터 분리하고 회수합니다.
– 커팅이 완료되면 온도가 떨어질 때까지 기다려야 합니다. 장갑을 착용하고 분리합니다.
– 제작물 뒷편에 남아있는 슬러그는 사포나 연마기로 깨끗하게 갈아줍니다.
